国产进口 : 国产 产地品牌 : 型 号 : AD-SHS-XYZ系列 |
总访问 : 2577 产品类别 : 显微镜附件/滤光片 最后更新 : 2026-01-14 09:08:43 |
• 优质材料：整体采用304不锈钢材料，具有更好的刚性和稳定性，更换真空专用润滑脂以 后，可用于真空环境；
• 结构先进：除12.7mm尺寸外均采用四拉簧设计，弹力分布便均匀
• 精密调整：采用0.2mm螺距的超细牙精研螺纹副（除12.7镜架外），螺纹副带独特的锁 紧机构，有效提高稳定性及灵敏度
• 特殊工艺：螺纹副接触面采用特殊材料和制造工艺，保证调整灵敏、耐用
• 双重装卡镜片方式（限标准型）：特别设计了顶丝推动弹片压紧镜片的装卡方式，一定 程度上可避免顶丝或硬性固定引起镜片变形，提高光路稳定性；如不想用弹片，可自行 将弹片取 出，顶丝卡紧镜片依然起作用
• 双重锁紧机构：除螺纹副带锁紧机构外，前后板设计有可锁紧的螺纹孔
• 双重调整机构：螺纹副后端带内六角调整孔，可用标配调整手轮调整，也可 用内六角扳 手调整，进一步放大旋转半径，提高调整灵敏度
• 通用性强：固定板（后板）18mm厚（除12.7镜架外），稳定、可靠，通用 安装孔，M4、M6螺丝均可安装

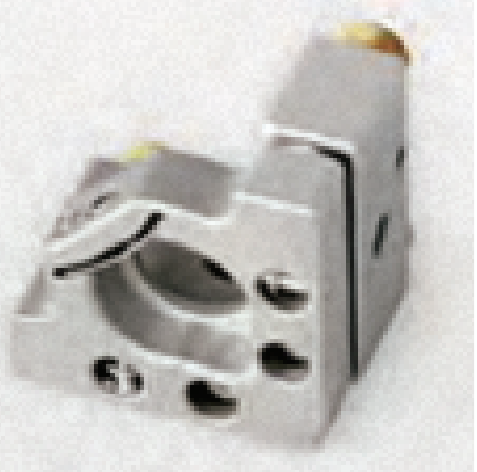

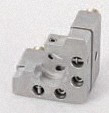

AD-SHS-12.7-XYZ-A AD-SHS-12.7-XYZ-B AD-SHS-25.4-XYZ-A
AD-SHS-25.4-XYZ-B AD-SHS-38.1-XYZ-A AD-SHS-38.1-XYZ-B
AD-SHS-50.8-XYZ-A AD-SHS-50.8-XYZ-B
| 型号（-B为开口 式） | AD-SHS- 12.7- XYZ-A | AD-SHS- 12.7- XYZ-B | AD-SHS- 20-XYZ-A | AD-SHS- 20-XYZ-B | AD-SHS- 25.4- XYZ-A | AD-SHS- 25.4- XYZ-B | AD-SHS- 38.1- XYZ-A | AD-SHS- 38.1- XYZ-B | AD-SHS- 50.8- XYZ-A | AD-SHS- 50.8- XYZ-B |
| 调整角度（°） | ±3 | |||||||||
| 装卡直径（mm） | 12.5/12.7 | 20 | 25/25.4 | 38.1 | 50/50.8 | |||||
| 通光孔径（mm） | 11 | 18 | 23.5 | 35 | 47 | |||||
| 中心高（mm） | 14 | 25 | 30 | 35 | ||||||
| 是否带锁紧 | 是 | 是，双重锁紧 | ||||||||
| 安装孔（mm） | M4 | M6，沉孔φ8 | ||||||||
| 拉簧数量（个） | 2 | 4 | ||||||||
| 固定板厚度 （mm） |
12 | 18 | ||||||||
10
12
